PADS-회로도 그리기2

이 글은 OR-CAD 사용자 입장에서 작성된 글입니다.



op-amp 추가

Add Part

*4558* 검색

8핀, 2회로 부품이다.

그런데...

U2-A,U2-B를 추가하고,

U2-A를 이동하려니, U2-B도 같이 움직인다.....

툴바에서 그림과 같이, Gate만 이동할 수 있게 해야지, A,B따로 이동이 가능하다.

(이런 기능은 뭐하러 만든거지???)





부품을 더블클릭해서, PCB설계할때 사용할 부품 모양으로 변경했다.





R*로 저항을 찾으니, DIP타입, SMD타입 모두 있다. 단, 인치단위표시

그런데, 너무 크다...

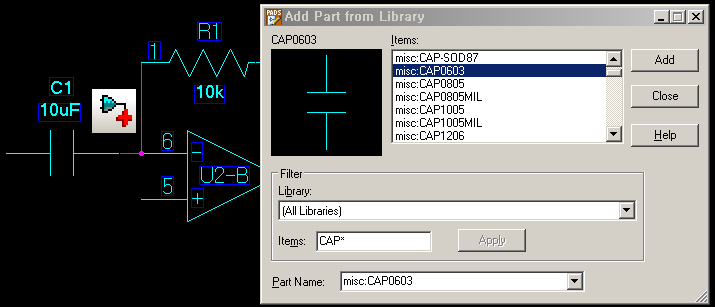

콘덴서 추가

CAP*으로 검색

배선은 F2

콘덴서 선택하고, <Ctrl>+R 눌러서 회전.

글씨는 각각 속성창에서 90도 회전.

(OR-CAD는 무조건 'R'누르면 다 돌아가는데...)



PADS는 F2 와이어 배선 할때, 핀에서 시작하면, 도중에 Stop이 안되네요.

wire중간에서 시작하면, BIAS1과 같이 도중에 stop이 되긴 하네요.

무조건 포트(off page) 달아줘야 하나 보군요....





F2 배선중에 마우스 우클릭해서, off-page 달아줬습니다.

Net Name을 바로 성택할 수 있는건 편하군요.





배선의 중간을 삭제하려고 하는데, 안된다.(클린만 으로는 안지워짐)

아래와 같이, 마우스로 드래그하여 선택해야 삭제가 가능해진다.

마우스 드래그하여 배선을 선택하면, 삭제가능.





전원은 안보이니, 무조건 잘 연결해준다...
