레이져 프린터 레이져 모듈 구조
카테고리 없음 / 2020. 1. 5. 15:22

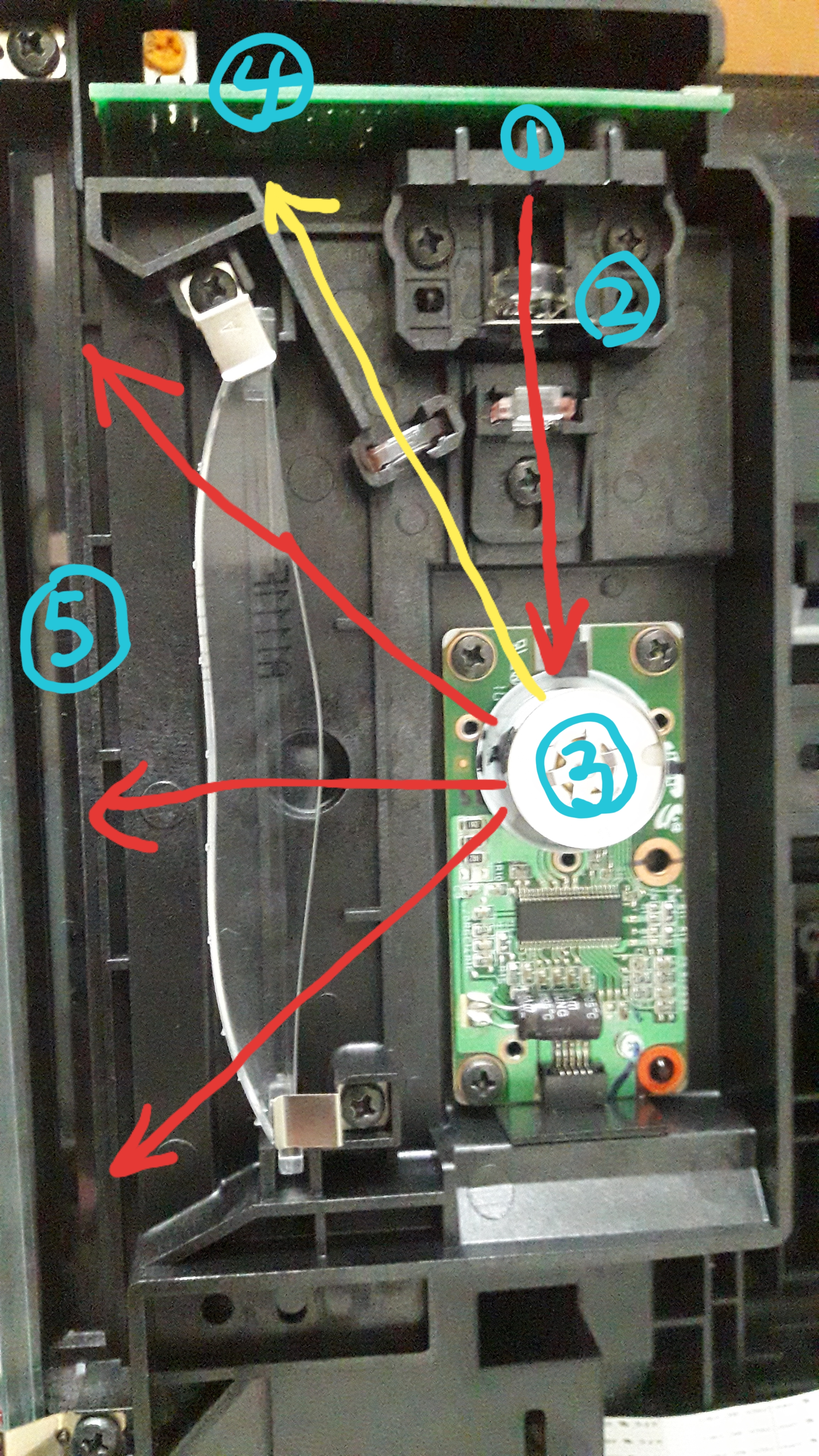

레이져 프린터에서 레이져를 쏘는 모듈입니다.
class 3B 비가시(눈에 안보이는) 레이져입니다.
1)번이 레이져가 나오는 부품입니다.
2)번은 레이져를 모아주는 렌즈입니다.
3)번은 4각 거울 모터입니다.
모터가 돌아가면서 레이져를 원하는 방향으로 반사시켜줍니다.
4)번은 3)번 각도가 정확한지 확인하는 장치입니다. 빛(레이져) 감지센서
5)번에는 거울이 있어, 아래방향으로 레이져를 반사시켜줍니다. 아랫쪽에는 드럼이 있습니다.
여기에 사용된 레이져모듈은 강하기때문에 레이져 빛을 직접보면 눈이 멀수도 있으니, 매우 주의해야합니다.(장님됨)
