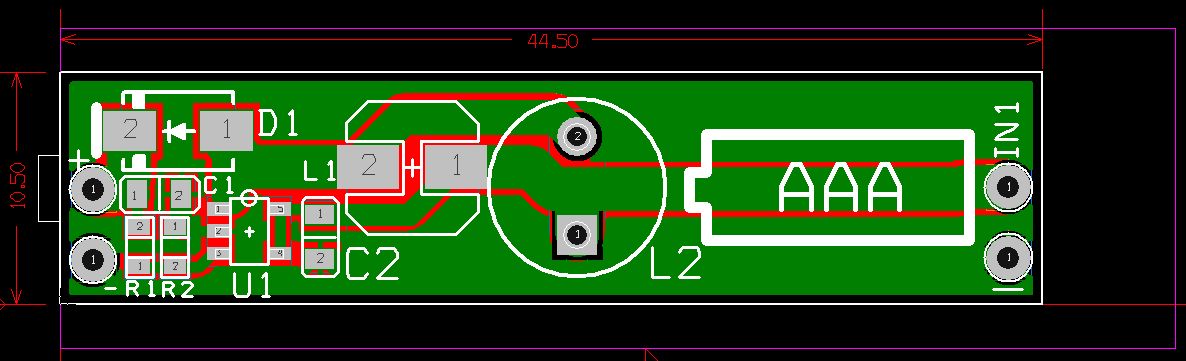

DC-DC컨버터-승압형-AAA사이즈
모듈(PCB) / 2019. 9. 17. 02:19
1.2V 건전지 2~3개 또는
1.5V 건전지 2~3개로 5V출력(R1,R2 변경하여 5~12V출력가능)
1.5V 3~4개 케이스에, 건전지 2~3개 넣고, 아래 모듈 끼워 넣어서 사용가능.
건전지의 모든 에너지 사용가능.
500mA
AAA건전지 2~4개 사용하는 작은 장난감 전원용(1~3개+모듈)
GND단자는 건전지의 GND(-)에 연결(배선 필요. 단자용 금속판/구리선 필요)
예) 5V----+모듈---+건전지----+건전지----+건전지--+--GND
| |
+-----------------------------------+
1개당 1100원(예상가)
최소 주문수량 : 100개(주문제작)
DC-DC컨버터-승압형-초소형
