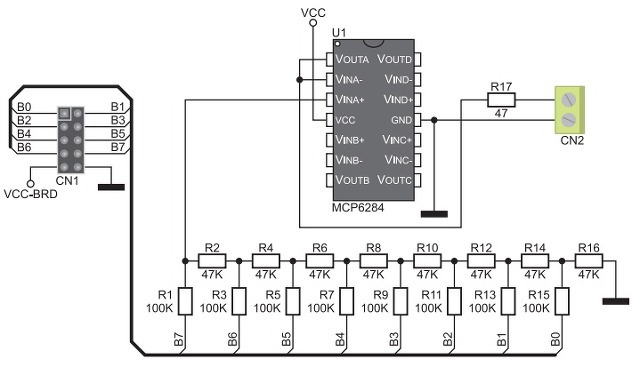

R2R ladder DAC

R, 2R인 저항만으로 DAC을 만들 수 있다.

장점

- 고주파 노이즈가 없음

  출력단에 노이즈필터(op-amp)가 필요없음

- 낮은 비트인 경우, 저렴함

- 전압을 높임으로써 SNR을 높일 수 있다.

  예) 전압을 2배올리면, SNR도 약 2배(6dB) 증가.

  5V->10V(6dB)->20V(12dB)->40V(18dB)->80V(24dB)->...

단점

- 0.01%이하의 초 정밀저항이 필요함

- 1%저항으로는 오차가 너무 큼( 16비트=0.01%)

- 고출력은 낼 수 없음

그러나, 저항의 오차로 인해, 높은 정밀도는 얻을 수 없다.

가변저항을 사용하여, 오차를 수정해줌으로써, 어느정도 사용가능해 보인다.

그러나, 가변저항의 크기 및 가격이 문제가 된다.

저가의 가변저항 가격이 개당 100원 정도이므로, 16비트 1채널 구성시, 32-1개의 가변저항이 필요하며,

최소 3,200원 이상이다.(1채널당 16개가 아니다)

전원전압을 2배 높이면, SNR은 6dB(2배)가량 좋아진다.

[PDF]MCP6281/2/3/4 - Microchip

ww1.microchip.com/downloads/en/DeviceDoc/21811d.pdf - 이 페이지 번역하기

2004. 10. 20. - Package Types. VIN. _. MCP6281. VDD. 1. 2. 3. 4. 8. 7. 6. 5. -. +. NC. NC. NC. VIN+. VSS. MCP6282. PDIP, SOIC, MSOP. MCP6284. 1. 2. 3. 4.

참고

http://ww1.microchip.com/downloads/en/AppNotes/00655a.pdf

http://www.eng.utah.edu/~bowen/DAC_Proj/8-bit_r2rdac_current_sources.html

http://www.sonicillusions.co.uk/discrete_dac.htm

http://liu.diva-portal.org/smash/get/diva2:559515/FULLTEXT01.pdf
