COMMON-MODE REJECTION RATIO (CMRR)
※본 내용은 http://www.analog.com/media/en/training-seminars/tutorials/MT-042.pdf 의 내용을 요약한것입니다.
동상제거비
아날로그회로에서 두신호의 차이를 말함.
op-amp의 +,- 입력단자로 들어오는 신호의 차이

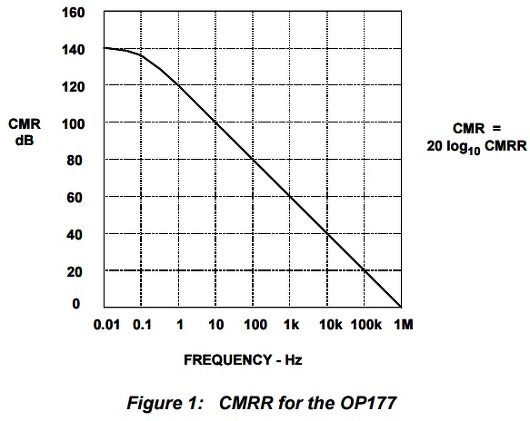

CMRR은 주파수에 따라 위와 같은 그래프를 그린다.
"어...그럼, 낮은 주파수로 측정하면, 높은 CMMRR을 얻을 수 있겠네?"
과연 그럴까? 적용하는 분야마다 다르다.

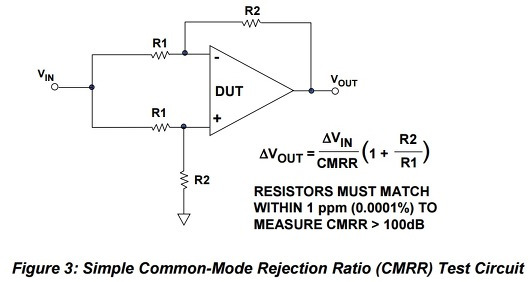

OP-AMP의 CMRR 측정 회로는 위와 같다.
여기서 R1은 0.0001%로 매우 정확하게 일치해야 100dB정도의 결과를 얻을 수 있다.
일반저항이 5%, 정밀저항이 1%인것에 비하면, 100배정도 정밀한 저항이 있어야 한다는 말이다.
1%=0.01
이는 사실상 일반적으로는 구현이 불가능한 회로이다.
어쨌든...

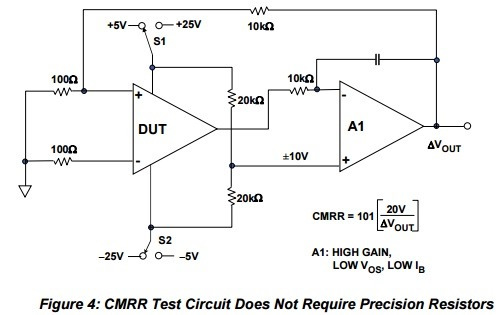

위 회로는 정밀저항이 아니더라도 꽤 정밀한 결과를 출력할 수 있는 회로이다.
A1은 게인이 높아야한다. (엄청나게 좋은 op-amp인듯...)
예) OP97
Vos : Input Offset Voltage. 10~30uV
IB : Input Bias Current. 30pA
Power Supply Rejection : 132dB (엄청 좋네=비싼거)
Common-Mode Rejection : 132dB (엄청 좋네=비싼거)
가격 : 2000원/2500개 (10배정도 비싼편. 일반 op-amp 200원/개)
[PDF]OP97 - Analog Devices
Low Power, High Precision. Operational Amplifier. OP97. Rev. G. Information furnished by Analog Devices is believed to be accurate and reliable. However, no.

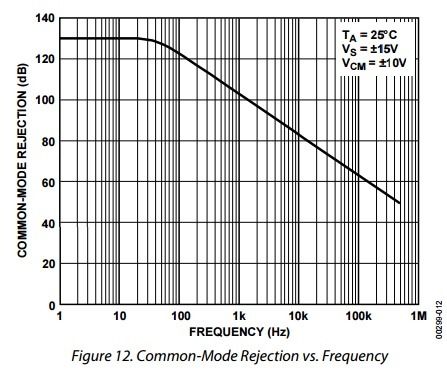

1MHz일때 약 50dB로 고주파 대역에서 특성이 좋음.
100Hz일때 일반 op-amp보다 약 50dB정도 특성이 좋음.
평균적으로 50dB이상 특성이 좋음.

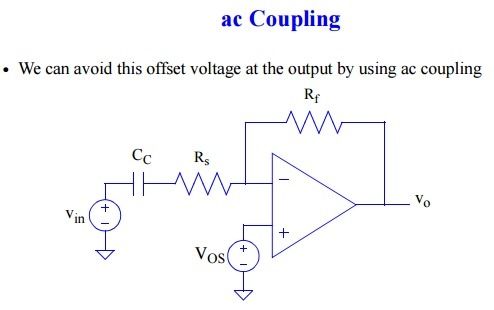

Input Offset Voltage 없애는 방법
op-amp 내부에도 저항이 있어 모두 없앨 수는 없으나, 대부분 없앨 수 있음.
단, 교류신호에만 적용가능.

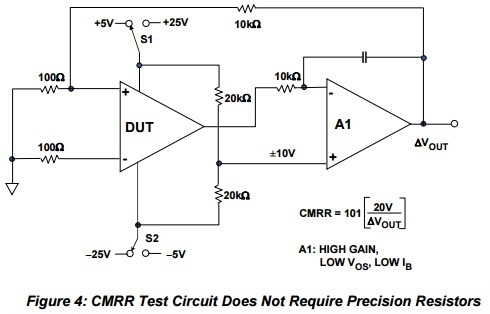

정밀저항이 필요없는 회로(원리는?)
단전원일때와, 양전원일때의 차이.
약 6dB차이가 난다. 양전원이 더 좋은 특성을 나타내나, 전원회로가 추가되야하는 부담이 있다.
