저항 전압분배 저항값 테스터기
안녕1999
2018. 10. 13. 23:30
저항 전압분배 저항값 테스터기
전압 분배 공식
=10k/(5k+10k)*5V
=3.333333V

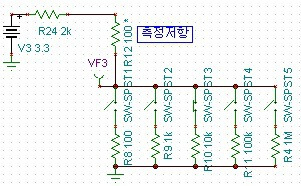

R1=2k+100
R2=10k
Vout=R2/(R1+R2)*Vin
=10/(2.1+10)*3.3
=2.727273
10bit일때
3.3/(1024)=0.003223

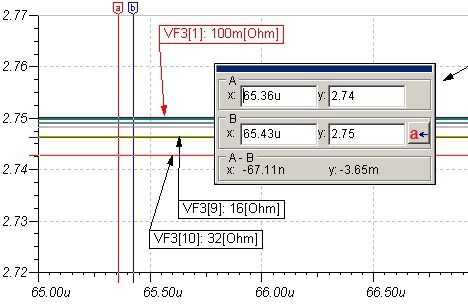

R2가 10k일때, 0.1~32옴은 측정이 어렵다.
R2가 100옴일때, 0.1~32옴은 측정이 어렵다.(2k 전류제한 저항 때문제)
아랫쪽에 몰려있다.
R2=2k일때, 0.1~32옴은 매우 좁은 구간에 몰려있다.(대략중간쯤)
작은 저항값을 측정하려면, R2값도 매우 작아야하고, 아랫쪽 부분을 전압증폭하여 측정해야한다.
