3.5인치 이어폰잭 - XLR 결선방법

PC의 사운드 출력을 방송장비에 연결하려면, 3.5인치 이어폰잭과 XLR콘넥터가 필요하다.

방송장비가 스테레오로 방송한다면 L,R 각각 XLR을 연결하면 되지만,

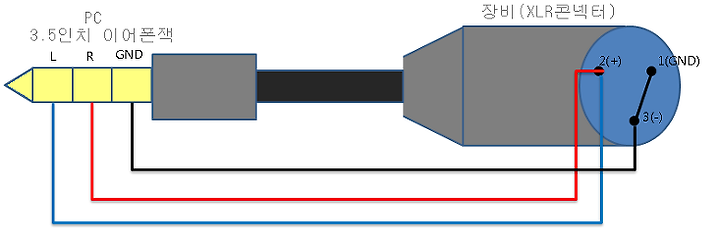

모노(differential 방식)로 방송이 된다면, 아래 그림처럼 연결해야한다.

XLR콘넥터를 사용하는 장비는 대부분 differential신호를 사용합니다.

differential 방식에서는 +,- 신호가 정반대(뒤집힌)여야 소리가 난다.

스테레오 신호를 그대로 +,-에 각각 연결하면, 대부분 동일한 신호이기 때문에,

- 소리가 안나거나,

- 소리가 작거나,

- 소리가 나다가, 안나다가 한다.

- 처음에는 음악이 잘나왔는데, 갑자기 안나오는 경우도 이런 경우일 수 있다.

방송장비를 설치할때는 스테레오가 아닌, 모노(Mono)음악을 틀어서 확인해볼 필요가 있다.

XLR콘넥터는 손으로 케이스를 돌려서, 배선상태를 확인해볼 수 있다.

(아래 이미지에서 배선의 색은 아무런 의미가 없습니다.)
