IR리모콘 발신기 회로 원리

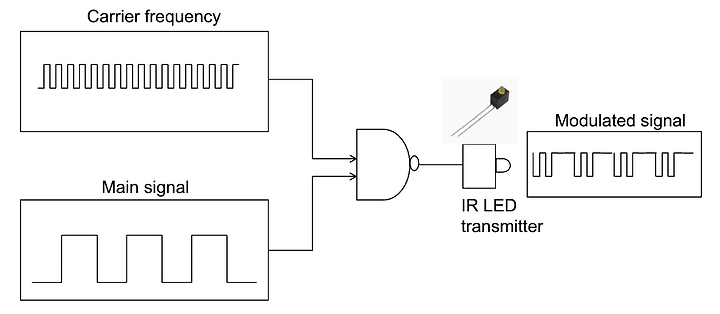

Carrier frequency : 반송파
Main signal : 통신데이터

통신데이터와 반송파 고주파신호를 NAND하여 출력.
통신데이터를 무선으로 직접전송하면, 너무 저주파라서, 비효율적이라서, 약40Khz정도의 반송파(캐리어)로 전송한다.

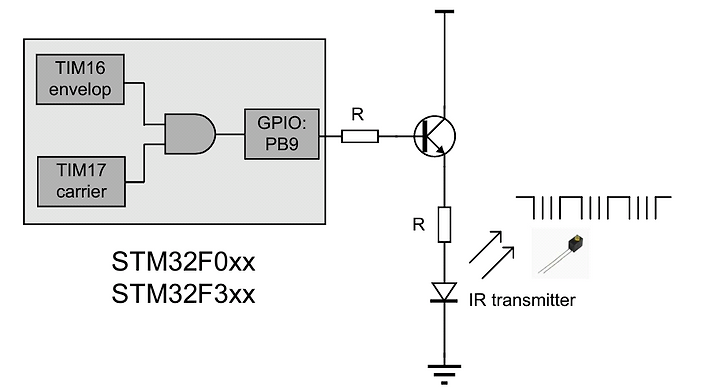

NAND게이트 신호가 작은 경우, TR(트랜지스터)를 사용하여, 큰 신호로 전송이 가능하다.
예)CPU가 3.3V인 경우, TR로 5V신호로 증폭하여 전송가능.
