단면 PCB

일명 빵판에 제작한것을, 단면 PCB로 만들어 달라는 요청을 받았다.

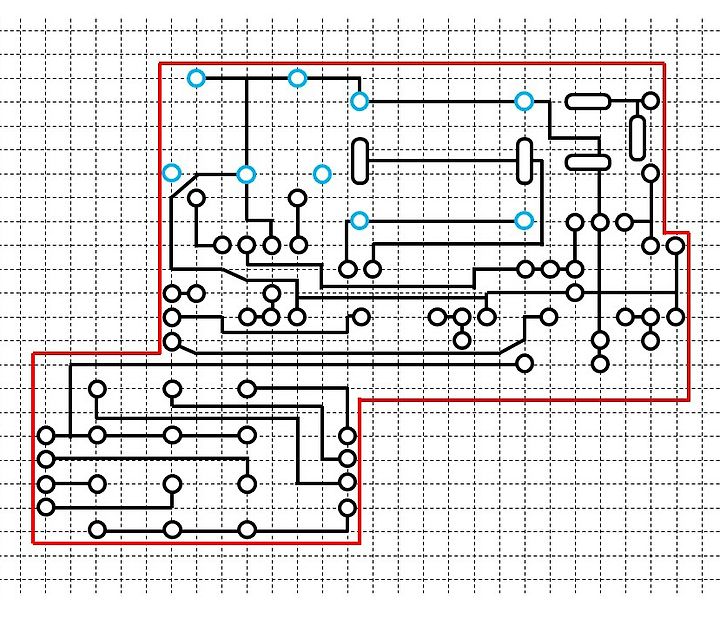

아래의 JPG파일로 PCB설계를 했다.

문제는 요청하신분은 바닥면을 보고 그린것이다.
단면 PCB는 윗면이 부품면이고, 바닥면에 납땜한다.

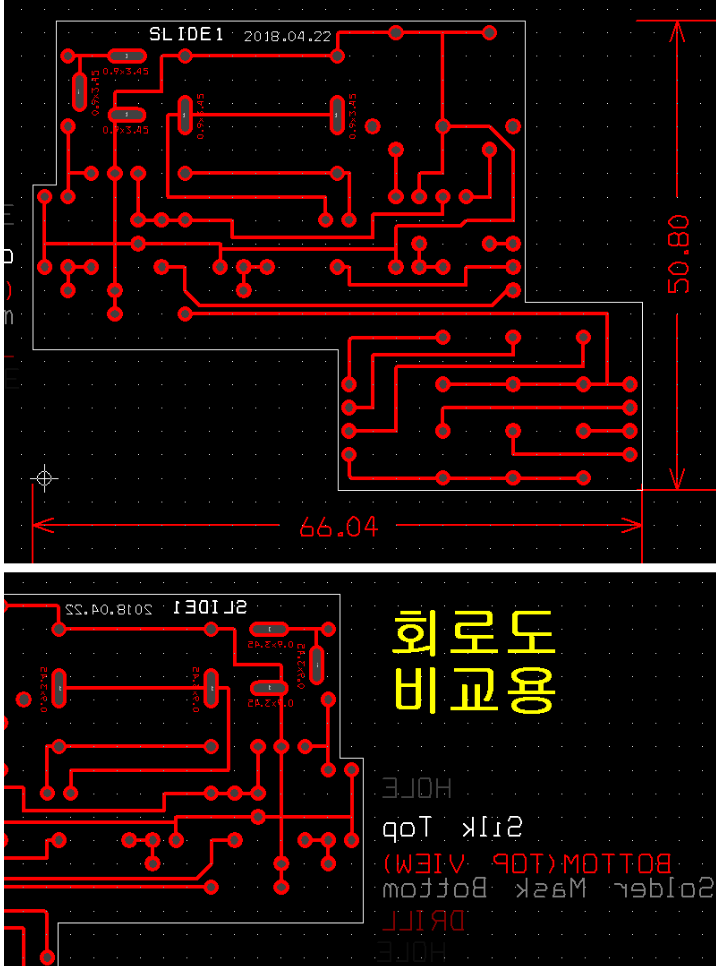

그래서 그림을 좌우 또는 상하로 뒤집어야한다.

이런 회로도는 더 잘 그릴 수 있지만,
의뢰자가 원래의 회로도와 동일한지, 비교를해야한다.
그런데, 직각배선을 45도 배선으로 바꾸고, 선을 굵게하고, ... 잘 그리면, 비교하기가 매우 어려워진다.

회로도를 그려서, PCB를 설계하면, 눈으로 비교할 필요가 없다.
가능하면 회로도를 그려서 PCB를 설계하는것이 좋다.

의뢰자가 실크없이 제작해달라고 하였다.
as you wish~

이런거 2종 해달라고 해서, 각각 x만원 이라고 했더니, 반값만 주네....ㅠ ㅠ

이렇게 쉬운작업도, 해보면, 수십번을 고치는건 흔한 일이다.
똑같이 만드는 작업이 어려운거고, 눈으로 비교를 몇번씩 해야하니, 힘든거다.

2018년인 지금은 시간당 1만원이면 너무 싼 가격이다.
노가다 남자 일당이 9만원이 넘는다.
노가다가 더 많이 번다. ㅠ ㅠ

이돈이 아깝다면 직접해야지.....
