NPN High side 스위칭 - 3.3V로 24V ON/OFF

요약 : 3.3V, NPN 으로, 높은 전압 High side 스위칭하려면, FET드라이버를 사용하든가,
높은 전압보다, 약 7V이상 더 높은 전압이 필요하며,
NPN 2개로 구성이 가능하다.(그러나 전력소비 문제가 있다)
출력은 반전출력이다.

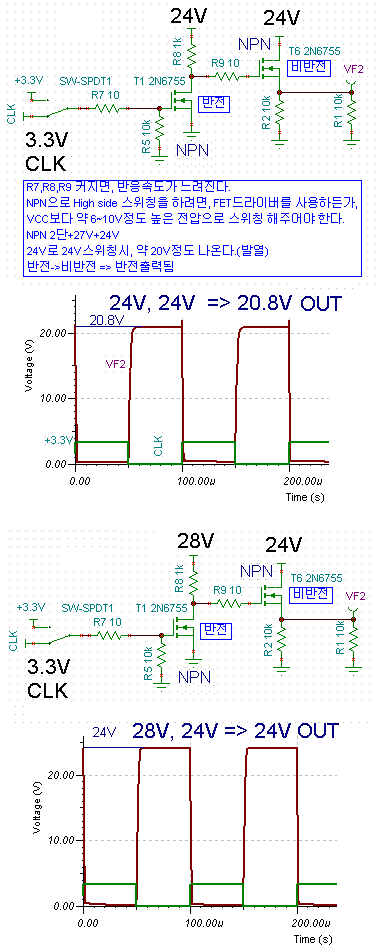

NPN High side.TSC

NPN Low side.TSC

문제점 : 28V를 Low 신호를 오랫동안 보내면, 많은 전력 소모가 발생한다.
