TL431 션트 레귤레이터 탐구

데이터쉬트

질문1] TL431은 7805같은 레귤레이터 보다 좋은가(우수한가)?

TL431 : Precision Programmable Reference

기준전압이 우수하다(정밀하다)는 말.

0.5%,1%,2% 부품이 있다.

우수하다는건 어느정도가 우수하다는건가?

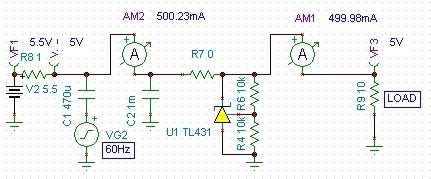

10옴 로드에 5V 500mA출력할때, 최소 입력전압은 약 6.2V이다.

VG2=60Hz

물론, R7, R8등에도 영향을 받는다.

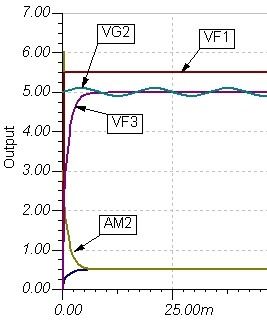

500mA출력을 내기위해, AM2와 AM1의 모양을 잘보면, AM2가 500mA이상이 되어야 한다.

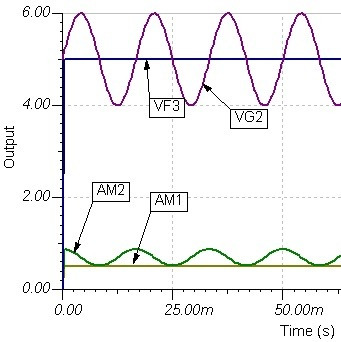

입력전원의 노이즈때문에, 입력전류 AM2가 변동된다.

약 0.7V 차이가 난다. 약 200mA소모

입력노이즈 VG2가 2Vpp이다.(매우큰값)

R7이 0이라서, PSRR을 구할 수 없다. (입력전압과 출력전압이 같으니)

평균 200mA가 낭비되고 있다.

C2 1000uF을 추가하고, 입력노이즈 VG2를 200mVpp라고 할 경우,

아래와 같이 매우 효율적이다.

470uF으로는 효과거 거의 없으나, 1000uF은 효과가 있다.

입력전원은 0.5V높다.

로드저항이 10옴->100옴으로 변하여, 50mA를 소비할 경우,

약 450mA가 낭비된다.

로드저항이 일정할 경우에는 매우 효율적인 회로를 구성할 수 있으나,

일반적인 회로는 로드저항값이 변동되므로, 매우 비효율적이다.
