스위칭 레귤레이터 AAT1154 AAT1121 비교

안녕1999 2017. 2. 25. 23:30

디지키 검색

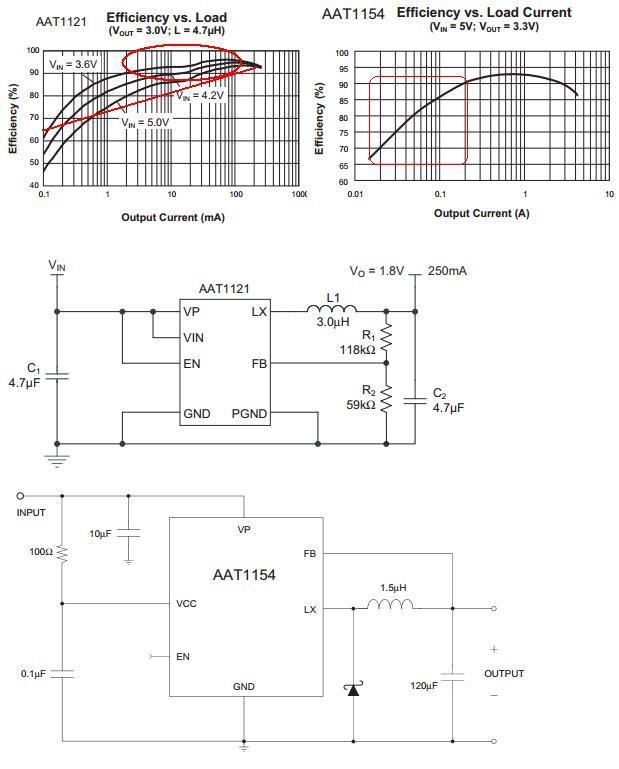

AAT1121

AAT1154


AAT1121는 내부에 쇼트키 다이오드 대신, FET가 들어 있다.

이를 보통 Sync 방식의 Buck 이라고 한다.

쇼트키 다이오드 보다는 FET로 동작하는것이 효율적이라고 한다.


결론 :

AAT1121가 적은 전류에서는 약간 더 효율적이나, 외부 쇼트키 다이오드가 없다는 점이 더 메리트가 있다.

cpu등 200mA이하의 칩 구동용. 보드당 전류소모량이 200mA이하인 경우,

여러개를 사용할 경우 부품비용이 상승한다.

AAT1154:여러개의 칩을 사용하고, 200mA이상인 경우, 하나의 전원 레귤레이터로 여러개의 칩구동용.
